滾筒烘干機簡介

      滾筒烘干機也被稱為滾筒干燥設備或轉筒烘干機、圓筒烘干機，廣范應用于冶金、建材、化工、洗煤、化肥、礦石、沙、粘土、高嶺土、糖等領域，主要用于礦渣、污泥、石灰石、粘土、河沙、石英沙、水渣等濕性大、比重大的的物料烘干，是工業烘干設備中應用普通且廣泛的一種干燥設備。它的優點是生產能力大、適用范圍廣、流量阻力小、操作上允許波動范圍較大、操作方便等。
滾筒烘干機工作原理

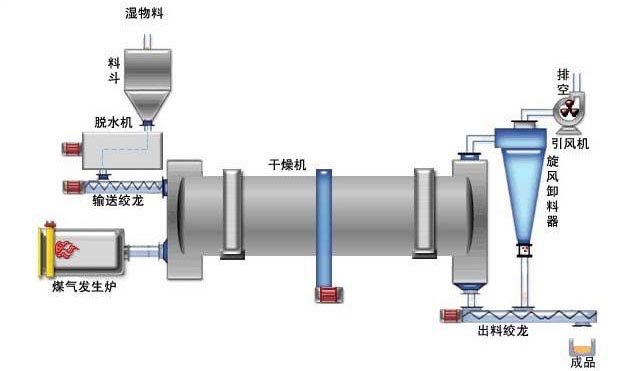

       濕物料由皮帶輸送機或斗式提升機送到料斗，然后經料斗的加料機通過加料管道流入干燥器內。干燥器圓筒是一個與水平線略成傾斜的旋轉圓筒，主要由回轉體、揚料板，傳動裝置，支撐裝置及密封圈等部件組成。物料從較高一端加入，載熱體由低端進入，與物料成逆流接觸，根據工藝不同也有載熱體和物料一起并流進入筒體的。隨著圓筒的轉動物料在重力作用運行到較低的一端。濕物料在筒體內被筒壁上的抄板抄起落下，大幅增加了物料與熱氣流的接觸表面，提高干燥速率的同時并促進物料前進。載熱體經干燥器以后，一般需要旋風除塵器將氣體內所帶物料捕集下來。如需進一步減少尾氣含塵量，還應經過袋式除塵器或濕法除塵器后再放排放。

滾筒烘干機主要特點
1.滾筒烘干機械化程度高，生產能力較大，可連續運轉。
2.結構優良﹑簡單﹑物料通過筒體阻力運行平穩﹑操作方便。
3.故障少﹑維護費用低﹑功耗低。
4.適用范圍廣﹑產品烘干的均勻性好。
5. 烘干溫度高，干燥強度大，使用成本低
滾筒烘干機適用范圍:

1.化工、礦工、冶金等行業，如礦石、礦渣、煤、金屬粉末、粘土、硅藻土、高嶺土。
2.農業、飼料、肥料行業，如污泥、秸稈、牧草、樹葉、魚粉、玉米醬、淀粉渣、酒糟、藥渣、果渣、醬油渣、甘蔗渣、草炭、有機復合肥、水產品廢料、食品廠廢料、屠宰廠廢料、有機肥料、無機肥料、磷肥硫銨。
3.對有特殊要求的粉狀、顆粒狀物料干燥。如各種結晶體、輕質碳酸鈣、活性白土、磁粉、石墨、無機泥漿、陶土、石灰漿、礦石泥漿、磷礦渣、鋁廠赤泥。
4.要求低溫干燥，且需要大批量連續干燥的物料。

轉筒烘干機載熱體的選擇：

       滾筒烘干機載熱體及其高溫度的決定，在于被處理固體物料的性質，以及其是否允許被污染等因素。
       若被處理的固體物料不怕高溫，且非成品，可以允許在處理過程中稍被污染，可采用煙道氣作為載熱體，則能得到較高的體積蒸發率和熱效率。
       如處理的物料不允許被污染，則用熱空氣作載熱體，熱空氣是經空氣預熱器加熱的，加熱介質可用蒸汽加熱器、電加熱器，或用煙道器經預熱器加熱熱空氣等方法，也可用其他工業廢熱氣來加熱空氣，也有用間接加熱的方式，即熱量由金屬壁傳給被干燥物料，如外加熱式的轉筒式干燥器。
       若被干燥的物體不允許被污染，而且不允許被空氣沖淡，則熱量應通過轉筒壁傳入，此時，將轉筒裝載磚室內，筒外通以煙道氣，也可載筒內安裝中心管道或列管，套管等表面熱交換器，利用金屬壁傳熱。載熱體可為煙道氣、水蒸氣或電加熱。載被干燥物料中，僅通過干凈氣體，將蒸發水分帶走。
       總之，載熱體的選擇應根據物料要求和當?shù)刈匀粌?yōu)勢而定，否則會影響生產效率及經濟效益。

滾筒烘干機技術參數

規格 （直徑×長度）	筒體容積 （m3）	生產能力 （t/h）	安裝斜度 （%）	較高進氣溫度 （℃）	主電動機 （kw）	總重量 （t）
Φ1.2×8.0	9.0	1.9-2.4	3-5	700-800	7.5	9
Φ1.2×10	11.3	2.4-3.0	3-5	700-800	7.5	11
Φ1.5×12	21.2	4.5-5.7	3-5	700-800	15	18.5
Φ1.5×14	24.7	5.3-6.6	3-5	700-800	15	19.7
Φ1.5×15	26.5	5.7-7.1	3-5	700-800	15	20.5
Φ1.8×12	30.5	6.5-8.1	3-5	700-800	18.5	21.5
Φ1.8×14	35.6	7.6-9.5	3-5	700-800	18.5	23
Φ2.2×12	45.6	9.7-12.2	3-5	700-800	22	33.5
Φ2.2×14	53.2	11.4-14.2	3-5	700-800	22	36
Φ2.2×16	60.8	13.0-16.2	3-5	700-800	22	38
Φ2.4×14	63.3	13.5-16.9	3-5	700-800	37	45
Φ2.4×18	81.4	17.4-21.7	3-5	700-800	37	49
Φ2.4×20	90.4	19.3-24.1	3-5	700-800	45	54
Φ2.4×22	99.5	21.2-26.5	3-5	700-800	45	58
Φ2.6×24	127.4	27.2-34.0	3-5	700-800	55	73
Φ3.0×20	141.3	30.1-37.7	3-5	700-800	75	85
Φ3.0×25	176.6	37.7-47.1	3-5	700-800	75	95
Φ3.2×25	201	42.9-53.6	3-5	700-800	90	110
Φ3.6×28	285	60.8-76.0	3-5	700-800	160	135
