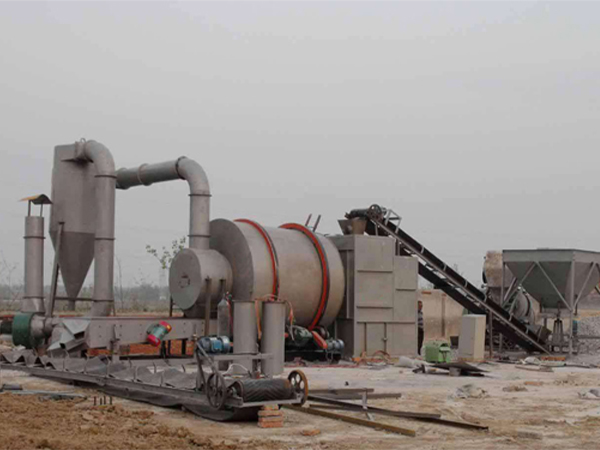

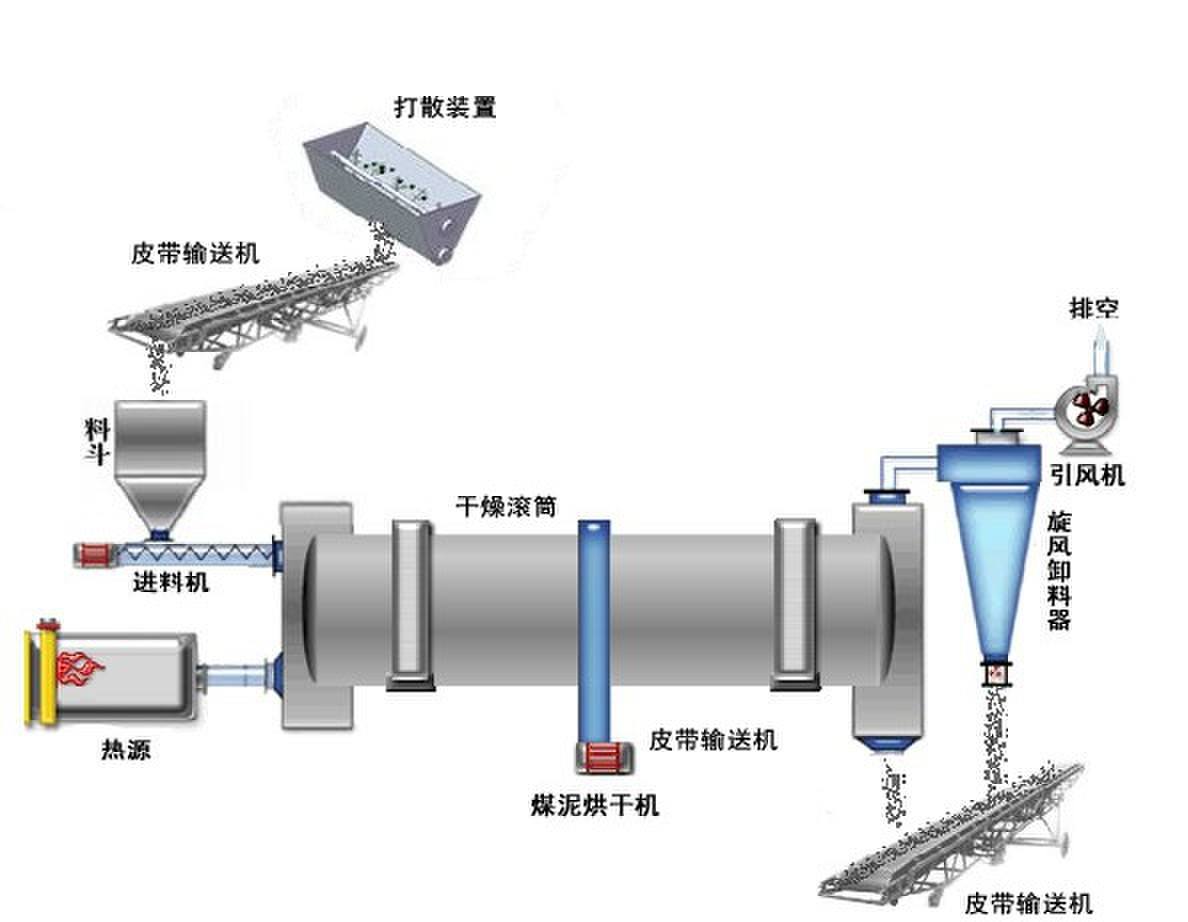

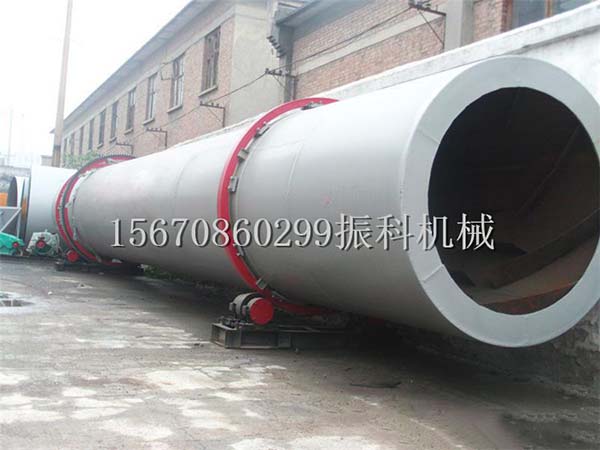

煤泥烘干機設備主要由熱源、打散裝置、芾式上料機、進料機、回轉滾筒、芾式出料機、引風機、卸料器和配電柜構成。煤泥烘干設備的工作原理如下:煤泥由于具有一定的粘性，在干燥過程中濕煤泥進入干燥機后分以下幾個工作區:一是導料區， 濕煤泥進入此區與高溫熱風接觸迅速蒸發水分,物料在大導角的抄板抄動下，形環成粘結便被導入下一個工作區;二是清理區，濕煤泥在此區被抄板抄抄起形成料蒂狀態，物料落下時易形成粘結滾筒壁現象，在此區由于設備設計有清掃裝置，清掃裝置便十分合理地清掃了內壁粘附的物料，在這個過程中，清掃裝置對于物料團球結塊也起破碎作用，從而增加了熱交換面積，提高了干燥速率;三是傾斜揚料板區，濕煤泥在此區已呈低水分松散狀態,物料在此區已不具有粘結現象，經過熱交換后物料達到所要求的水分狀態，進入出料區;四是出料區，滾筒在此區不設抄板，物料在此區滾動滑行至排料口，完成整個干燥過程。
煤泥烘干機械設備主要由以下六部分組成
⑴ 原料裝載系統：包括打散喂料機、入料帶式輸送機等，確保均勻連續給料。
⑵ 燃燒供熱系統：包括有效沸騰爐、自動鏈排爐、煤粉噴燃爐等有效熱風系統，確保向干燥系統提供穩定的高溫熱介質。
⑶ 干燥脫水系統：選用密封給料箱、螺旋推進器、滾筒干燥機、排料箱等設備，完成高水分物料與高溫熱介質的質熱交換。
⑷ 尾氣流通系統：選用旋風除塵器、袋式除塵器、引風機等設備將尾氣經初步處理后，送入集中除塵系統。
⑸ 配電測控系統：選用成套配電裝置、就地箱、溫控傳感器等電氣設備實現干燥系統的操控及監控。
⑹ 產品輸送系統：選用皮帶輸送機將干燥后產品輸送到用戶指定位置。

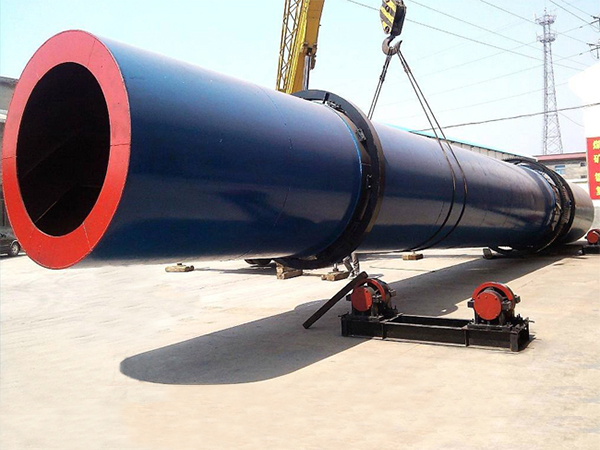

煤泥烘干機械設備的主要特點
1、新型煤泥烘干設備抗過載能力強，處理量大，物料消耗少，干燥成本低；
2、采用順流干燥方式，煙氣與濕物料由同一側進入干燥機，可以利用高溫煙氣獲得很高的蒸發強度，干燥機出口溫度低，熱效率高；
3、可根據不同的物料性質改變運行參數，使物料在干燥機筒體內能夠形成穩定的全斷面料幕，質熱交換更為充分；
4、新型給料、排料裝置，解決了煤泥烘干機械給料堵塞、不連續、不均勻和返料現象，降低了除塵系統的負荷；
5、新型內部結構，強化了對已分散物料的清掃和熱傳導作用，消除了筒體內壁的沾粘現象，對物料水分、粘性的適應性更強；
6、新型煤泥烘干設備實現了“零水平推力”、大大減少了擋托輪的磨損，筒體運轉平穩可靠；
7、新型煤泥烘干設備采用“調心式托輪裝置”，使托輪和滾圈的配合遠呈線性接觸，從而大大降低了磨損和動力損耗；
8、采用特別的大塊煤泥烘干技術，保證煤泥烘干均勻性。
煤泥烘干機械設備的技術參數
規格
（直徑×長度）
|
筒體容積
（m3）
|
生產能力
（t/h）
|
安裝斜度
（%）
|
較高進氣溫度
（℃）
|
主電動機
（kw）
|
總重量
（t）
|
|
Φ1.2×8.0
|
9.0
|
1.9-2.4
|
3-5
|
700-800
|
7.5
|
9
|
|
Φ1.2×10
|
11.3
|
2.4-3.0
|
3-5
|
700-800
|
7.5
|
11
|
|
Φ1.5×12
|
21.2
|
4.5-5.7
|
3-5
|
700-800
|
15
|
18.5
|
|
Φ1.5×14
|
24.7
|
5.3-6.6
|
3-5
|
700-800
|
15
|
19.7
|
|
Φ1.5×15
|
26.5
|
5.7-7.1
|
3-5
|
700-800
|
15
|
20.5
|
|
Φ1.8×12
|
30.5
|
6.5-8.1
|
3-5
|
700-800
|
18.5
|
21.5
|
|
Φ1.8×14
|
35.6
|
7.6-9.5
|
3-5
|
700-800
|
18.5
|
23
|
|
Φ2.2×12
|
45.6
|
9.7-12.2
|
3-5
|
700-800
|
22
|
33.5
|
|
Φ2.2×14
|
53.2
|
11.4-14.2
|
3-5
|
700-800
|
22
|
36
|
|
Φ2.2×16
|
60.8
|
13.0-16.2
|
3-5
|
700-800
|
22
|
38
|
|
Φ2.4×14
|
63.3
|
13.5-16.9
|
3-5
|
700-800
|
37
|
45
|
|
Φ2.4×18
|
81.4
|
17.4-21.7
|
3-5
|
700-800
|
37
|
49
|
|
Φ2.4×20
|
90.4
|
19.3-24.1
|
3-5
|
700-800
|
45
|
54
|
|
Φ2.4×22
|
99.5
|
21.2-26.5
|
3-5
|
700-800
|
45
|
58
|
|
Φ2.6×24
|
127.4
|
27.2-34.0
|
3-5
|
700-800
|
55
|
73
|
|
Φ3.0×20
|
141.3
|
30.1-37.7
|
3-5
|
700-800
|
75
|
85
|
|
Φ3.0×25
|
176.6
|
37.7-47.1
|
3-5
|
700-800
|
75
|
95
|
|
Φ3.2×25
|
201
|
42.9-53.6
|
3-5
|
700-800
|
90
|
110
|
|
Φ3.6×28
|
285
|
60.8-76.0
|
3-5
|
700-800
|
160
|
135
|
