回轉式干燥機|回轉筒烘干機|圓筒干燥設備
發布時間：2021-04-06 16:04:59 瀏覽
次

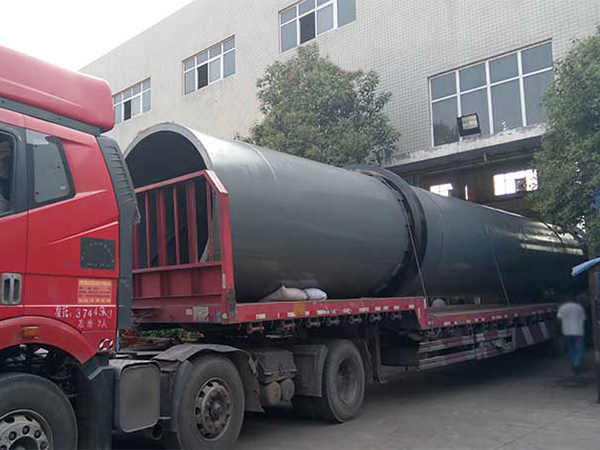

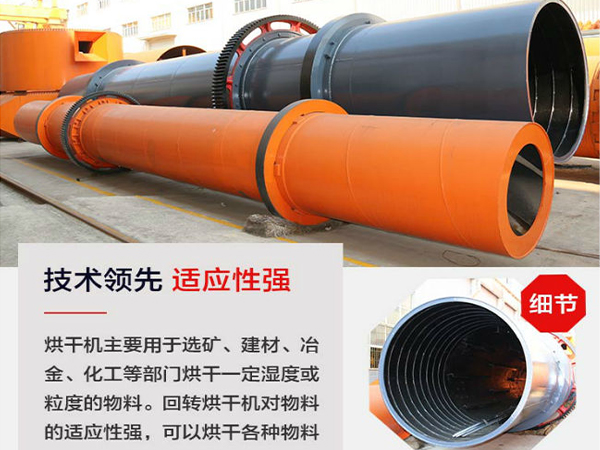

回轉筒烘干機是物料加熱干燥裝置�；赝埠娓蓹C又稱回轉式圓筒烘干機該設備是由筒體、前輥圈、后輥圈、齒輪、擋輥、拖輥、小齒輪、出料部分、揚板、減速機、電機、熱風道、進料溜槽、爐體等部分組成。另外可根據用戶需求設計煤氣發生爐、燃燒室或配套提升機、皮帶輸送機、定量給料機、旋風除塵器、引風機等。
回轉筒烘干機的主要特點
1、全窯有2～4個支點（大部分為3個支點），安裝時容易保證托輪與窯輪帶接觸面平行于筒體軸線；
2、支承裝置采用滾動軸承，使托輪支承結構大為簡化，可以降低窯運轉過程中的無用功損耗，也使維護和檢修更加便捷；
3、輪帶與筒體之間留有一定的間隙，保證筒體在正常工作狀態下輪帶緊箍在筒體上起到加強筒體作用；
4、傳動系統采用新型的交流變頻調速技術，與傳統電磁調速、直流調速相比，其更加節能環保，而且調速范圍大、效率高、調速精度高、運行平穩；
5、窯頭、窯尾密封采用耐熱鋼鱗片密封代替老式的迷宮密封，使密封性能很優良、可靠性很高，并且使用壽命更長，更換便捷。
回轉筒烘干機的內部結構改造
1、回轉筒烘干機加設中心X形揚料板，減少熱空洞，延長物料停留時間，提高熱交換效率，減少高溫氣體的流失。
2、回轉筒烘干機將進料端螺旋輸送葉片去掉，改為三角形筋板，可用厚6mm鋼板制作，短直角邊高度與進料端擋圈同高度，并焊牢，長直角邊長度為800mm，與烘干內筒焊牢，間隔50mm焊一圈，自然形成1個錐形進料器。其作用是減緩物料在高溫帶流速，并充分吸收熱量，提高熱交換率，并能夠降低烘干機前端溫度，避免燒壞筒體及擋料圈。
3、改造進料管角度，只要不影響進料，盡可能將下料筒提高，以上端不與烘干機擋料圈接觸為宜，但伸入筒體內部不可過長，可控制落料點離擋料圈200mm以內。以防前端無料，溫度過高燒壞擋料圈與筒體，下料溜管提高后，既有利于高溫氣體的流通又防止燒壞溜管，物料自然下落形成料幕，與高溫氣體直接接觸，熱交換率提高。
4、改造機尾低溫烘干帶約筒體長度l/3處的L形揚料板，一般L形揚料板都是垂直90°固定，可周圈依次按30、90、120的角度焊接。這樣通過烘干機旋轉，揚料板在不同的空間高度揚料分布面積大，熱交換率高。
回轉筒烘干機的工作原理
干燥的濕物料由皮帶輸送機或斗式提升機送到料斗，然后經料斗的加料機通過加料管道進入加料端。加料管道的斜度要大于物料的自然傾角，以便物料順利流入干燥器內。干燥器圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高一端加入，載熱體由低端進入，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的。隨著圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中，直接或間接得到了載熱體的給熱，使?jié)裎锪系靡愿稍�，然后在出料端經皮帶機或螺旋輸送機送出。在筒體內壁上裝有抄板，它的作用是把物料抄起來又撒下，使物料與氣流的接觸表面增大，以提高干燥速率并促使物料前進。載熱體一般分為熱空氣、煙道氣等。載熱體經干燥器以后，一般需要旋風除塵器將氣體內所帶物料捕集下來。如需進一步減少尾氣含塵量，還應經過袋式除塵器或濕法除塵器后再放排放。
回轉筒烘干機的技術參數
規格
（直徑×長度）
|
筒體容積
（m3）
|
生產能力
（t/h）
|
安裝斜度
（%）
|
較高進氣溫度
（℃）
|
主電動機
（kw）
|
總重量
（t）
|
|
Φ1.2×8.0
|
9.0
|
1.9-2.4
|
3-5
|
700-800
|
7.5
|
9
|
|
Φ1.2×10
|
11.3
|
2.4-3.0
|
3-5
|
700-800
|
7.5
|
11
|
|
Φ1.5×12
|
21.2
|
4.5-5.7
|
3-5
|
700-800
|
15
|
18.5
|
|
Φ1.5×14
|
24.7
|
5.3-6.6
|
3-5
|
700-800
|
15
|
19.7
|
|
Φ1.5×15
|
26.5
|
5.7-7.1
|
3-5
|
700-800
|
15
|
20.5
|
|
Φ1.8×12
|
30.5
|
6.5-8.1
|
3-5
|
700-800
|
18.5
|
21.5
|
|
Φ1.8×14
|
35.6
|
7.6-9.5
|
3-5
|
700-800
|
18.5
|
23
|
|
Φ2.2×12
|
45.6
|
9.7-12.2
|
3-5
|
700-800
|
22
|
33.5
|
|
Φ2.2×14
|
53.2
|
11.4-14.2
|
3-5
|
700-800
|
22
|
36
|
|
Φ2.2×16
|
60.8
|
13.0-16.2
|
3-5
|
700-800
|
22
|
38
|
|
Φ2.4×14
|
63.3
|
13.5-16.9
|
3-5
|
700-800
|
37
|
45
|
|
Φ2.4×18
|
81.4
|
17.4-21.7
|
3-5
|
700-800
|
37
|
49
|
|
Φ2.4×20
|
90.4
|
19.3-24.1
|
3-5
|
700-800
|
45
|
54
|
|
Φ2.4×22
|
99.5
|
21.2-26.5
|
3-5
|
700-800
|
45
|
58
|
|
Φ2.6×24
|
127.4
|
27.2-34.0
|
3-5
|
700-800
|
55
|
73
|
|
Φ3.0×20
|
141.3
|
30.1-37.7
|
3-5
|
700-800
|
75
|
85
|
|
Φ3.0×25
|
176.6
|
37.7-47.1
|
3-5
|
700-800
|
75
|
95
|
|
Φ3.2×25
|
201
|
42.9-53.6
|
3-5
|
700-800
|
90
|
110
|
|
Φ3.6×28
|
285
|
60.8-76.0
|
3-5
|
700-800
|
160
|
135
|
