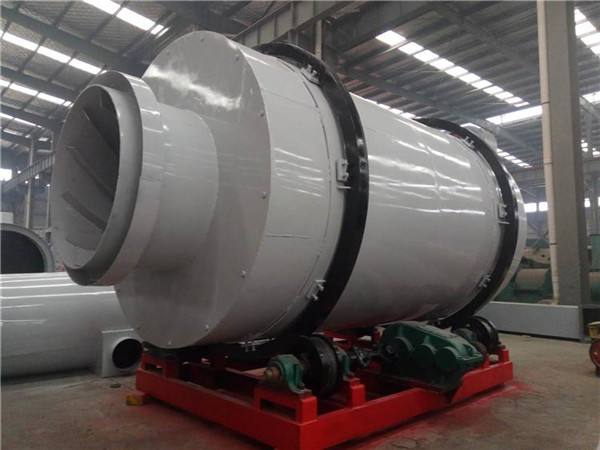

黃沙烘干設備|黃沙三筒烘干機
發布時間：2021-05-21 17:05:57 瀏覽
次

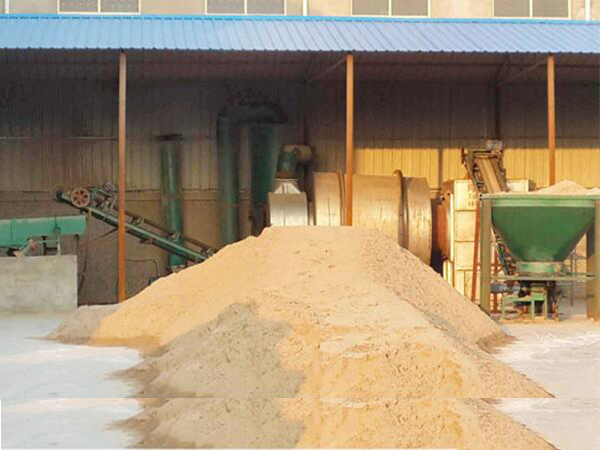

黃沙烘干機是在單筒回轉式烘干機基礎上改進的有效節能產品。黃沙烘干機改進原單筒烘干機內部結構，增加入機前濕料的預烘干和延長濕料在機內烘干時間，再加上密封、保溫以及合理的配套措施，使烘干機生產能力與原單筒式烘干機相比，提高50-80%，單位容積蒸發強度可達120-180kg/m3，標準煤耗僅為6-8kg/t。黃沙烘干機技術好、運行參數合理，操作簡單可行，可用于廣泛應用于各個行業的礦渣、沙子、河沙、黃砂、煤渣、石英砂、粘土、煤、鐵粉、礦粉及其它混合材料，建筑業的干混砂漿，黃砂等以及化工、鑄造等行業原材料烘干。
黃沙烘干機的性能特點
振科機械生產黃沙烘干機抗過載能力強，處理量大，燃料消耗少，干燥成本低;采用順流干燥方式，煙氣與濕物料由同一側進入黃沙烘干機，可以利用高溫?zé)煔猥@得很高的蒸發強度，黃沙烘干機出口溫度低，熱效率高，可根據不同的物料性質改變運行參數，使物料在烘干機筒體內能夠形成穩定的全斷面料幕，質熱交換更為充分;新型給料、排料裝置，解決了黃沙烘干機給料堵塞、不連續、不均勻和返料等現象，降低了除塵系統的負荷;新型內部結構，強化了對已分散物料的清掃和熱傳導作用，消除了筒體內壁的沾粘現象，對物料水分、粘性的適應性更強;實現“零水平推力”，大大減少了擋托輪的磨損，筒體運轉平穩可靠;黃沙烘干機采用“調心式托輪裝置”，使托輪和滾圈的配合遠呈線性接觸，從而大大降低了磨損和動力損耗;可根據用戶要求控制產品粒度和水分，干燥濕砂時產品水分可達0.5 8%以下，粒度可控制在8C m以下。
黃沙烘干機的工作原理
1.黃沙由供料裝置進入滾筒的內層,實現順流烘干,物料在內層的抄板下不斷抄起、散落呈螺旋行進式實現熱交換，
2.黃沙移動至內層的另一端進入中層，進行逆流烘干，物料在中層不斷地被反復揚進，呈進兩步退一步的行進方式，
3.黃沙在中層既充分吸收內層滾筒散發的熱量，又吸收中層滾筒的熱量，同時又延長了干燥時間，物料在此達到很好的干燥狀態。
4.黃沙行至中層另一端而落入外層，物料在外層滾筒內呈矩形多回路方式行進，達到干燥效果的物料在熱風作用下快速行進排出滾筒，
5.沒有達到干燥效果的濕黃沙因自重而不能快速行進，物料在此矩形抄板內進行充分干燥，由此完成干燥目的。
黃沙烘干機的技術參數
|
型號
|
Φ2.5×7m
|
Φ2.7×7m
|
Φ3.0×7.0m
|
Φ3.2×7.0m
|
Φ3.6×8m
|
|
直徑
|
2.5
|
2.7
|
3.0
|
3.2
|
3.6
|
|
長度
|
7
|
7
|
7.0
|
7.0
|
8
|
|
容積( m3 )
|
16.63
|
16.63
|
52.678
|
52.678
|
81.38
|
|
轉速
|
4-10
|
4-10
|
4 -10
|
4 -10
|
4 -10
|
|
含水量(%)
|
10-12
|
10-12
|
10-12
|
10-12
|
10-12
|
|
處理后水分(%)
|
1
|
1
|
1
|
1
|
1
|
|
濕沙水分(%)
|
8-10
|
8-10
|
8-10
|
8-10
|
8-10
|
|
出料水分(%)
|
0.5-1
|
0.5-1
|
0.5-1
|
0.5-1
|
0.5-1
|
|
烘干溫度(℃)
|
700-750℃
|
700-750℃
|
700-750℃
|
700-750℃
|
700-750℃
|
|
生產能力(T/h)
|
黃沙25-30
礦渣20-25
|
黃沙30-35
礦渣25-30
|
黃沙35-40
礦渣30-35
|
黃沙45-50
礦渣35-40
|
黃沙65-70
礦渣60-65
|
|
電機
|
Y2-132m-4E
|
Y2-132m-4E
|
Y2-160m-4
|
Y2-160m-4
|
Y2-160m-4
|
|
電機功率
|
7.5×2
|
11×2
|
7.5×4
|
7.5×4
|
15×4
|
|
減速機類型
|
XWD7-23-11W
|
XWD7-23-11W
|
XWD6-23-7.5KW
|
XWD6-23-7.5KW
|
XWD8-23-15KW
|
|
減速器傳動比
|
29
|
29
|
29
|
29
|
29
|
