粉煤灰烘干機-臥式滾筒粉煤灰烘干設備-粉煤灰滾筒烘干機
發布時間：2021-09-27 17:09:33 瀏覽
次

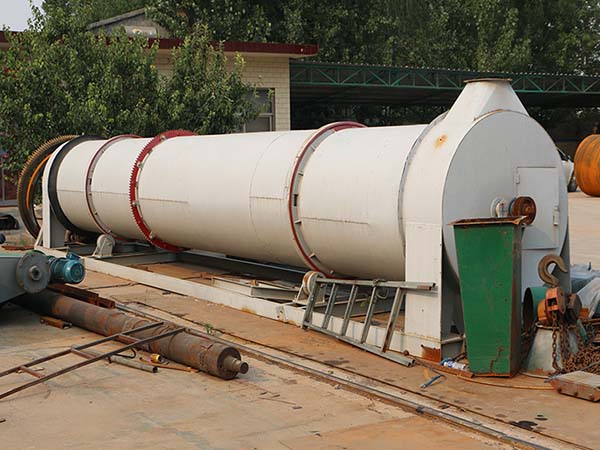

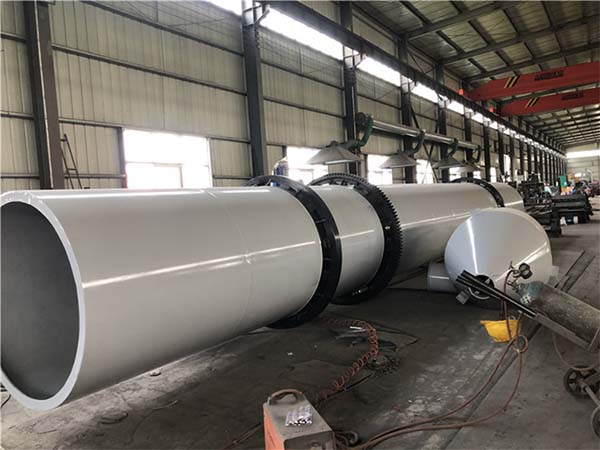

粉煤灰烘干機筒體是臥式回轉圓筒，其內部從前至后焊有交錯排列的各式抄板，具有結構合理，制作精良，產量高，能耗低，運轉方便等優點，是礦山設備中應用較為廣泛的一種烘干機設備。
粉煤灰烘干機性能特點：
1、對物料適應性強，采用新型內部結構，強化了對已分散物料的清掃和熱傳導作用，解決了筒體內壁的沾粘現象，對物料水分、粘性的適應性更強。
2、快速烘干，通過內螺旋攪拌、掃散、抄板，推進物料運動，逆流傳導脫濕，解決高濕、高粘結物料粘結筒壁的難題，快速完成整個烘干過程。
3、烘干效率高，粉煤灰烘干機解決了傳統烘干機順流脫濕造成的同向運動過程中，隨系統溫度降低后水蒸氣返回物料的問題，提高烘干效率。
4、能耗小，粉煤灰烘干機烘干過程中，熱氣流從尾部向前運動，與物料充分接觸，通過熱傳導、對流、輻射傳熱量充分利用，節約能源。
5、出氣溫度低，除塵設備使用時間長。
6、采用新型組合式揚料裝置，可根據用戶要求輕松調控所要的終水份指標。
7、自動化程度高，操作方便，運轉平穩。
粉煤灰烘干機工作原理：
在熱風爐的熱風溫度達350℃時，在PC系統指示下，各設備開始工作。濕料輸送設備將水份低于20％的濕粉煤灰送入打散喂料機內，打散喂料機具有打散和輸送雙重功能，使物料均勻地送人帶式輸送機，然后進入儲料倉，再經過螺旋喂料器，均勻的將粉煤灰送入干燥滾筒內。粉煤灰烘干機將濕灰先由輸送機送入臥式旋切機進行破碎，以防塊狀物料進入烘干筒內影響烘干效果，破碎后的物料再送入烘干滾筒，筒體內有很多抄板，排列為螺旋形，通過筒體的旋轉帶動抄板將物料不停的拋起、揚撒，且筒壁的擊打裝置再次對物料進行破碎，揚起的物料與由引風系統傳入的熱氣流充分接觸，進行熱交換，蒸發水分，完成干燥，由出料口排出，排出的含塵濕氣經過除塵設備統一收塵。粉煤灰烘干機——節能，有效，環保。濕粉煤灰與熱氣流進行了充公的熱交換，其主要方式為對流和熱傳導，輻射的方式也有一定的作用。滾筒結構有利于沿長物料在設備內的停留時間，即增加了熱交換時間，提高了熱能使用效率。
粉煤灰烘干機粉煤灰的用途：
粉煤灰烘干機烘干后的粉煤灰可用作水泥、砂漿、混凝土的摻合料，并成為水泥、混凝土的組分，粉煤灰作為原料代替黏土生產水泥熟料的原料、制造燒結磚、蒸壓加氣混凝土、泡沫混凝土、空心砌磚、燒結或非燒結陶粒，鋪筑道路；構筑壩體，建設港口，農田坑洼低地、煤礦塌陷區及礦井的回填；也可以從中分選漂珠、微珠、鐵精粉、碳、鋁等有用物質，其中漂珠、微珠可分別用作保溫材料、耐火材料、塑料、橡膠填料。
粉煤灰烘干機系統設計中應注意的問題
1、初水份的控制。從電廠剛剛排放出來的濕粉煤灰水份一般在45％左右。這時立即烘干，生產成本較大，對設備亦構成較大壓力。在通風良好的地方堆放15天左右，使水份下降至20％左右，再進行處理。
2、除塵器的選型。因粉煤灰顆粒細、密度輕，干燥后在負壓狀態下，易被氣流帶走，導致流體介質發生變化，且含塵氣體水份較大。除塵器應依據上述工藝狀態進行選擇。
3、干料輸送設備應注意密封。
4、熱風爐的選擇。熱風爐應選用效率高，能充分燃用劣質煤，操作方便的爐型。
粉煤灰烘干機技術參數：
規格
（直徑×長度）
|
筒體容積
（m3）
|
生產能力
（t/h）
|
安裝斜度
（%）
|
較高進氣溫度
（℃）
|
主電動機
（kw）
|
總重量
（t）
|
|
Φ1.2×8.0
|
9.0
|
1.9-2.4
|
3-5
|
700-800
|
7.5
|
9
|
|
Φ1.2×10
|
11.3
|
2.4-3.0
|
3-5
|
700-800
|
7.5
|
11
|
|
Φ1.5×12
|
21.2
|
4.5-5.7
|
3-5
|
700-800
|
15
|
18.5
|
|
Φ1.5×14
|
24.7
|
5.3-6.6
|
3-5
|
700-800
|
15
|
19.7
|
|
Φ1.5×15
|
26.5
|
5.7-7.1
|
3-5
|
700-800
|
15
|
20.5
|
|
Φ1.8×12
|
30.5
|
6.5-8.1
|
3-5
|
700-800
|
18.5
|
21.5
|
|
Φ1.8×14
|
35.6
|
7.6-9.5
|
3-5
|
700-800
|
18.5
|
23
|
|
Φ2.2×12
|
45.6
|
9.7-12.2
|
3-5
|
700-800
|
22
|
33.5
|
|
Φ2.2×14
|
53.2
|
11.4-14.2
|
3-5
|
700-800
|
22
|
36
|
|
Φ2.2×16
|
60.8
|
13.0-16.2
|
3-5
|
700-800
|
22
|
38
|
|
Φ2.4×14
|
63.3
|
13.5-16.9
|
3-5
|
700-800
|
37
|
45
|
|
Φ2.4×18
|
81.4
|
17.4-21.7
|
3-5
|
700-800
|
37
|
49
|
|
Φ2.4×20
|
90.4
|
19.3-24.1
|
3-5
|
700-800
|
45
|
54
|
|
Φ2.4×22
|
99.5
|
21.2-26.5
|
3-5
|
700-800
|
45
|
58
|
|
Φ2.6×24
|
127.4
|
27.2-34.0
|
3-5
|
700-800
|
55
|
73
|
|
Φ3.0×20
|
141.3
|
30.1-37.7
|
3-5
|
700-800
|
75
|
85
|
|
Φ3.0×25
|
176.6
|
37.7-47.1
|
3-5
|
700-800
|
75
|
95
|
|
Φ3.2×25
|
201
|
42.9-53.6
|
3-5
|
700-800
|
90
|
110
|
|
Φ3.6×28
|
285
|
60.8-76.0
|
3-5
|
700-800
|
160
|
135
|
