砂漿烘干設備-干燥砂漿設備-砂漿烘干機
發布時間：2021-10-19 16:10:35 瀏覽
次

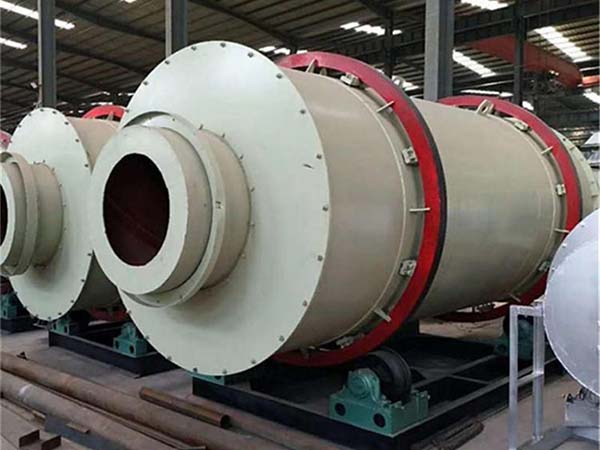

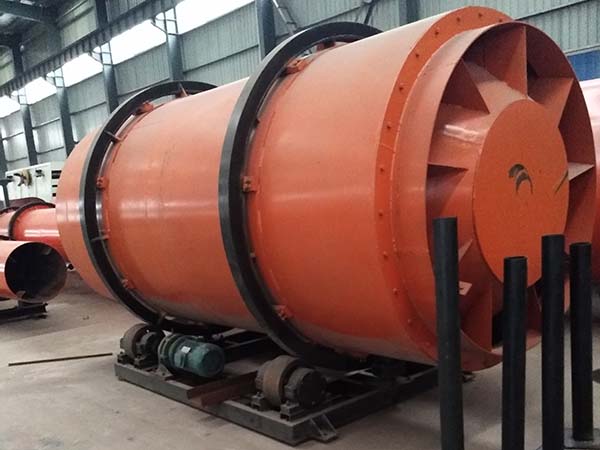

砂漿烘干機是一種處理大量物料的干燥器設備，由于運轉可靠、操作彈性大、適應性強、處理量大，廣泛使用于建材、冶金、食品、化工、煤炭、礦產業中。砂漿烘干機屬轉筒烘干機。一般適應于顆粒狀物料，也可用于部分摻入物料的辦法干燥粘狀膏狀物料或含水量較高的物料。特別是烘干沙子，砂漿烘干機烘干效果好。砂漿烘干機的優點是生產能力大、適用范圍廣、流量阻力小、操作上允許波動范圍較大、操作方便等。
砂漿烘干機的工作原理：
物料由皮帶輸送機裝置送入回轉滾筒內層，實現順流烘干，物料在內層的抄板下不斷抄起，散落呈螺旋行進式實現熱交換，物料移動至內層的另一端進入中層，進行逆流烘干，物料在中層不斷地被反復揚起，呈進兩步退一步的行進方式，物料在中層即充分吸收內層滾筒散發的熱量，又吸收中層滾筒的熱量，同時延長了烘干時間。物料行至中層另一端而落入外層，物料在外層滾筒內呈矩形多回路方式行進，達到干燥效果的物料在熱風作用下快速行進排出滾筒，沒有達到干燥效果的濕物料因自重而不能快速行進，物料在此矩形抄板內進行充分干燥，由此完成干燥目的。在砂漿烘干機（黃沙烘干機）筒體內壁上裝有抄板，它的作用是把物料抄起來又撒下，使物料與氣流的接觸表面增大，以提高干燥速率并促進物料前進。載熱體一般分為熱空氣、煙道氣等。載熱體經干燥器以后，一般需要旋風除塵器將氣體內所帶物料捕集下來。如需進一步減少尾氣含塵量，還應經過袋式除塵器或濕法除塵器后再放排放。
砂漿烘干機的特點：
1、技術含量高，熱損失少，筒體自我保溫，熱效率高達80%(單筒烘干機熱效率僅為35%)，比單筒烘干節煤68%，產量提高50%-80%。
2、長度縮短，有利于制砂生產線工藝布置，減少?gòu)S房建筑面積，節約基礎投資40%，占地面積20平方左右。
3、采用耐磨合金鋼板，比普通鋼板耐磨4倍，使用時間長。
4、熱效率高，外筒溫度低于60℃，出料溫度低于60℃，出料溫度低有利于除塵設備的使用時間，也可直接配套脈沖袋式除塵器。
5、無需大小齒輪傳動，采用托輪傳動，安裝方便，運轉率很高，電耗降低60%。
6、熱風爐可配套沸騰爐、噴煤爐、手燒爐也可用于燃油、燃?xì)鉅t等。
砂漿烘干機的技術參數：
|
型號
|
Φ2.5×7m
|
Φ2.7×7m
|
Φ3.0×7.0m
|
Φ3.2×7.0m
|
Φ3.6×8m
|
|
直徑
|
2.5
|
2.7
|
3.0
|
3.2
|
3.6
|
|
長度
|
7
|
7
|
7.0
|
7.0
|
8
|
|
容積( m3 )
|
16.63
|
16.63
|
52.678
|
52.678
|
81.38
|
|
轉速
|
4-10
|
4-10
|
4 -10
|
4 -10
|
4 -10
|
|
含水量(%)
|
10-12
|
10-12
|
10-12
|
10-12
|
10-12
|
|
處理后水分(%)
|
1
|
1
|
1
|
1
|
1
|
|
濕沙水分(%)
|
8-10
|
8-10
|
8-10
|
8-10
|
8-10
|
|
出料水分(%)
|
0.5-1
|
0.5-1
|
0.5-1
|
0.5-1
|
0.5-1
|
|
烘干溫度(℃)
|
700-750℃
|
700-750℃
|
700-750℃
|
700-750℃
|
700-750℃
|
|
生產能力(T/h)
|
黃沙25-30
礦渣20-25
|
黃沙30-35
礦渣25-30
|
黃沙35-40
礦渣30-35
|
黃沙45-50
礦渣35-40
|
黃沙65-70
礦渣60-65
|
|
電機
|
Y2-132m-4E
|
Y2-132m-4E
|
Y2-160m-4
|
Y2-160m-4
|
Y2-160m-4
|
|
電機功率
|
7.5×2
|
11×2
|
7.5×4
|
7.5×4
|
15×4
|
|
減速機類型
|
XWD7-23-11W
|
XWD7-23-11W
|
XWD6-23-7.5KW
|
XWD6-23-7.5KW
|
XWD8-23-15KW
|
|
減速器傳動比
|
29
|
29
|
29
|
29
|
29
|
