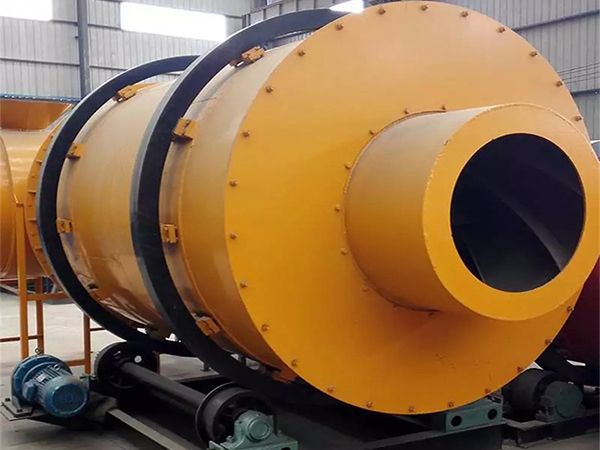

石英砂烘干設備|烘干石英砂設備|石英砂烘干機廠家
發布時間：2021-05-19 17:05:39 瀏覽
次
石英砂烘干機與河沙烘干機、沙子烘干機屬于同一種烘干機設備，一般可采用單筒長筒體，主要用于烘干干燥一定濕度和粒度范圍的物料，廣泛用于建材、冶金、化工、水泥工業、各種礦粉、石灰石、煤粉、石英砂、粘土、黃砂、鑄造砂、擦洗砂及各種金屬精礦、尾礦等不怕高溫及稍被煙塵污染的物料的烘干干燥。石英砂烘干機具有產量大、能耗低、低維護等優點。
石英砂烘干機的工作原理
石英砂在內層的抄板下不斷抄起、散落呈螺旋行進式實現熱交換，物料移動至內層的另一端進入中層，進行逆流烘干，物料在中層不斷地被反復揚進，呈進兩步退一步的行進方式，物料在中層既充分吸收內層滾筒散發的熱量，又吸收中層滾筒的熱量，同時又延長了干燥時間，物料在此達到預期干燥狀態。物料行至中層另一端而落入外層，物料在外層滾筒內呈矩形多回路方式行進，達到干燥效果的物料在熱風作用下快速行進排出滾筒，沒有達到干燥效果的濕物料因自重而不能快速行進，物料在此矩形抄板內進行充分干燥，由此完成干燥目的。
石英砂烘干機的主要特點
1.設備投資是國外進口產品的20%，采用耐磨錳板制造，比普通鋼板耐磨3-4倍。
2.比傳統單筒烘干機提高熱效率達40%以上。
3.燃料可適用白煤、煙煤、煤矸石、油、汽。能烘20-40mm以下塊料、粒料、粉狀物料。
4.無漏風現象，很好的解決了密封難點。
5.出料溫度≤60度，可直接進料庫，無需進冷卻棚冷卻。
6.外筒體溫度≤60度，廢氣溫度<120度，除塵設備布袋使用時間長2倍以上。
7、結構特別，多種揚料板設計，角形揚料板與萬字揚料板有機結合，并設計筒體自我保溫。
8、設備對已分散石英砂的清掃和熱傳導，消除了筒體內壁的沾粘現象，對石英砂水分、粘性的適應性更強，熱效率達到80%以上。
9、石英砂烘干機比烘干設備減少占地面積50%左右，土建投資降低50%左右，電耗降低于60%，為用戶節省大筆資源。
10、石英砂烘干機在處理石英砂時，具備了運行平穩，操作方便，故障少、維護費用低、功耗低。
石英砂烘干機的技術參數
|
型號
|
Φ2.5×7m
|
Φ2.7×7m
|
Φ3.0×7.0m
|
Φ3.2×7.0m
|
Φ3.6×8m
|
|
直徑
|
2.5
|
2.7
|
3.0
|
3.2
|
3.6
|
|
長度
|
7
|
7
|
7.0
|
7.0
|
8
|
|
容積( m3 )
|
16.63
|
16.63
|
52.678
|
52.678
|
81.38
|
|
轉速
|
4-10
|
4-10
|
4 -10
|
4 -10
|
4 -10
|
|
含水量(%)
|
10-12
|
10-12
|
10-12
|
10-12
|
10-12
|
|
處理后水分(%)
|
1
|
1
|
1
|
1
|
1
|
|
濕沙水分(%)
|
8-10
|
8-10
|
8-10
|
8-10
|
8-10
|
|
出料水分(%)
|
0.5-1
|
0.5-1
|
0.5-1
|
0.5-1
|
0.5-1
|
|
烘干溫度(℃)
|
700-750℃
|
700-750℃
|
700-750℃
|
700-750℃
|
700-750℃
|
|
生產能力(T/h)
|
黃沙25-30
礦渣20-25
|
黃沙30-35
礦渣25-30
|
黃沙35-40
礦渣30-35
|
黃沙45-50
礦渣35-40
|
黃沙65-70
礦渣60-65
|
|
電機
|
Y2-132m-4E
|
Y2-132m-4E
|
Y2-160m-4
|
Y2-160m-4
|
Y2-160m-4
|
|
電機功率
|
7.5×2
|
11×2
|
7.5×4
|
7.5×4
|
15×4
|
|
減速機類型
|
XWD7-23-11W
|
XWD7-23-11W
|
XWD6-23-7.5KW
|
XWD6-23-7.5KW
|
XWD8-23-15KW
|
|
減速器傳動比
|
29
|
29
|
29
|
29
|
29
|
