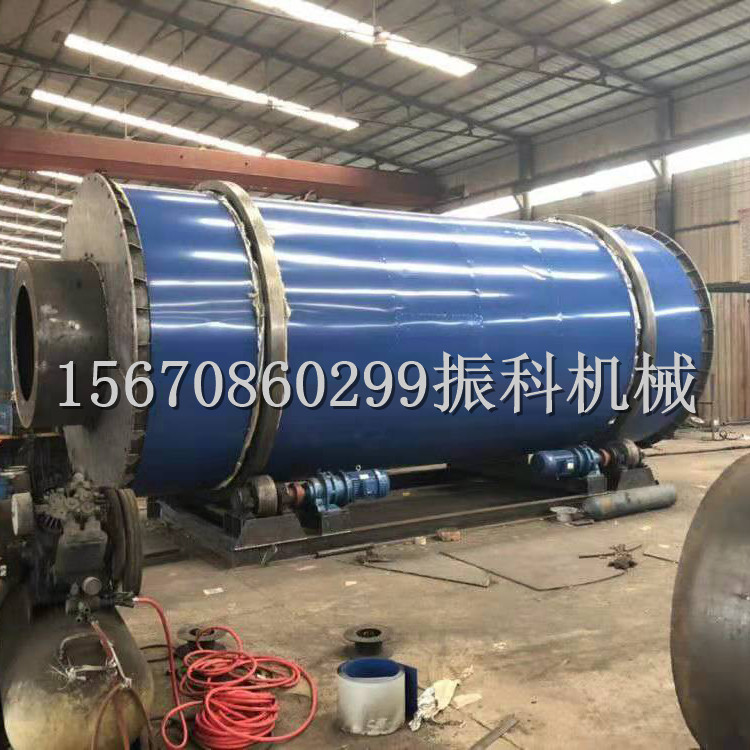

1、筒體;2、前輥圈;3、后輥圈;4、齒輪;5、擋輥;6、拖輥;7、小齒輪;8、出料部分;9、揚板;10、減速機;11、電機;12、熱風道，13、進料溜槽;14、爐體等部分組成。另外可根據用戶需求設計煤氣發生爐、燃燒室或配套提升機、皮帶輸送機、定量給料機、旋風除塵器、引風機等。
耗煤是單筒烘干機的1/3，節電40%，噸標煤耗<9公斤。
沙子由皮帶輸送機或斗式提升機送到料斗，然后經料斗的加料機通過加料管道進入加料端。加料管道的斜度要大于物料的自然傾角，以便物料順利流入沙子烘干機內。烘干機圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高一端加入，載熱體由低端進入，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的。隨著圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中，直接或間接得到了載熱體的給熱，使?jié)裎锪系靡愿稍铮缓笤诔隽隙私?jīng)皮帶機或螺旋輸送機送出。在沙子烘干機筒體內壁上裝有抄板，它的作用是把物料抄起來又撒下，使物料與氣流的接觸表面增大，以提高干燥速率并促進物料前進。載熱體一般分為熱空氣、煙道氣等。載熱體經干燥器以后，一般需要旋風除塵器將氣體內所帶物料捕集下來。如需進一步減少尾氣含塵量，還應經過袋式除除塵器或濕法除塵器后再放排放。
