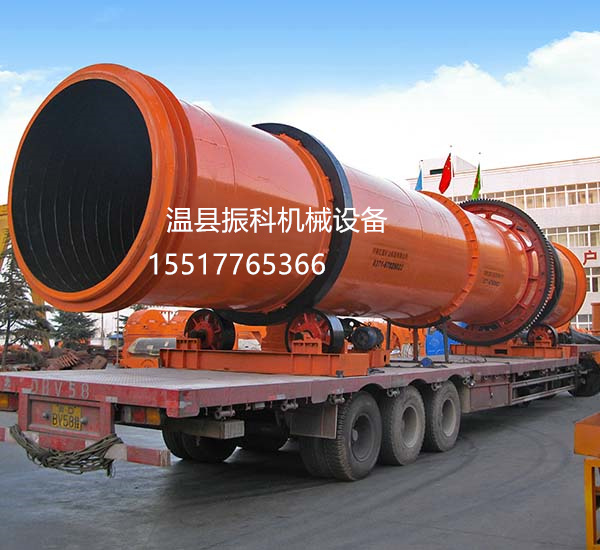

該轉筒烘干機的轉筒是焊接或鉚接的圓筒，長度在8-20米，直徑為1.5-2.8米左右，內部裝有格子揚料板。向出料端傾斜5-6°的轉筒，通過滾圈安裝于幾對托輪上，由電動機經傳動設備帶動它旋轉，轉速一般為每分鐘3-5轉。筒體的一端伸進燃燒室的混合室，另一端伸進排氣罩，兩端均設有密封裝置。根據物料與熱氣體運行方向的不同，轉筒烘干機分為順流式和逆流式兩種。
正常情況下，滾筒烘干機安裝完成后必須通過試機才能投入生產，那滾筒烘干機試機需要達到什么樣的標準才算通過考核呢?振科機械烘干機廠家將帶你了解滾筒烘干機空負荷試車的要求。一、必須按按安全規程操作1、空負荷試機時間內不得對滾筒烘干機的大功率機組時停時啟。2、在250℃以上時，嚴禁向滾筒烘干機的滑料盆內投放水份過大的潮濕物料。3、嚴禁滾筒烘干機爐膛和機內進水。二、各設備運轉正常1、滾筒烘干機試機過程的變速、換向、停機、制動和安全連鎖等動作反應靈敏、可靠。2、滾筒烘干機各種儀表、各軸承等構件的運轉正常。三、溫度變化在控制范圍內1、一般滾筒烘干機滑動軸承溫度≦35℃~70℃，滾動軸承溫度≦40℃~80℃。
工作原理
滾筒烘干機工作時物料由給料機經溜槽進入烘干機內導料板上，隨著筒體的轉動，物料被導至傾斜揚料板上即被提升到筒體的中心位置，逐漸灑落形成料幕，高溫氣流從中穿過，使物料預熱并蒸發部分水分。 當物料灑落、移動到活動的篦條式翼板上時，物料又與預熱過的篦條式翼板夾雜在一起，將熱量傳給物料，使部分水分蒸發。同時，翼板夾帶物料提起、灑落，重復多次，物料與熱氣流進行對流和接觸熱交換。同時埋在物料中的清掃裝置，也沿圓弧形揚料板的里側下滑，把揚料板內壁粘附的物料清掃下來。當清掃裝置隨筒體轉過垂直線以后，又在圓弧揚料板背面拖動，將其粘附在揚料板外壁的物料清掃下來。隨著筒體的不斷轉動，使部分水分蒸發，物料得到進一步干燥。同時，清掃裝置對物料團球也起到了打碎作用，提高了干燥速度，zui后物料干燥后變成低水分的松散物料，由出料口排出。
