回轉式滾筒烘干機,單筒烘干機,工業滾筒干燥機
發布時間：2022-10-23 10:10:15 瀏覽
次

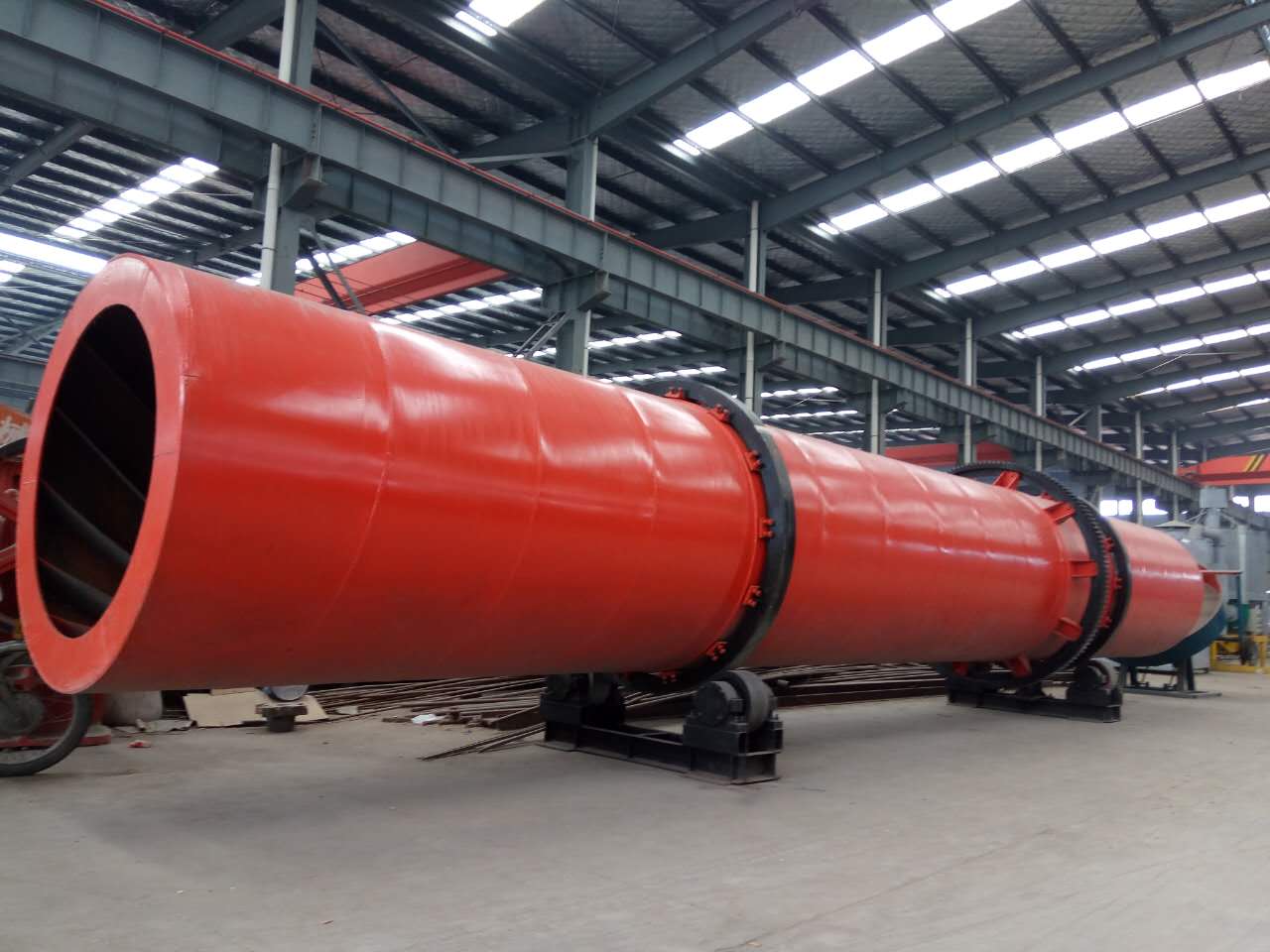

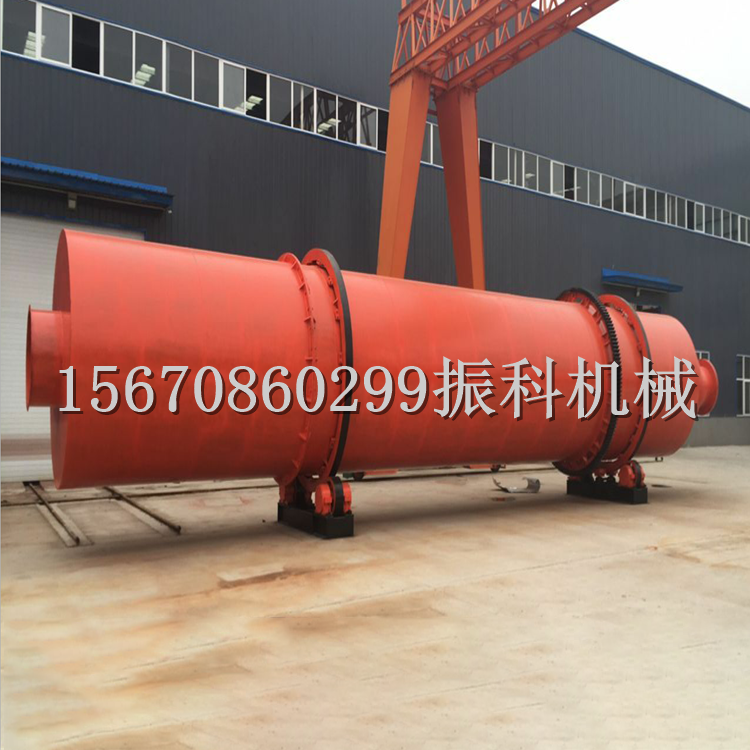

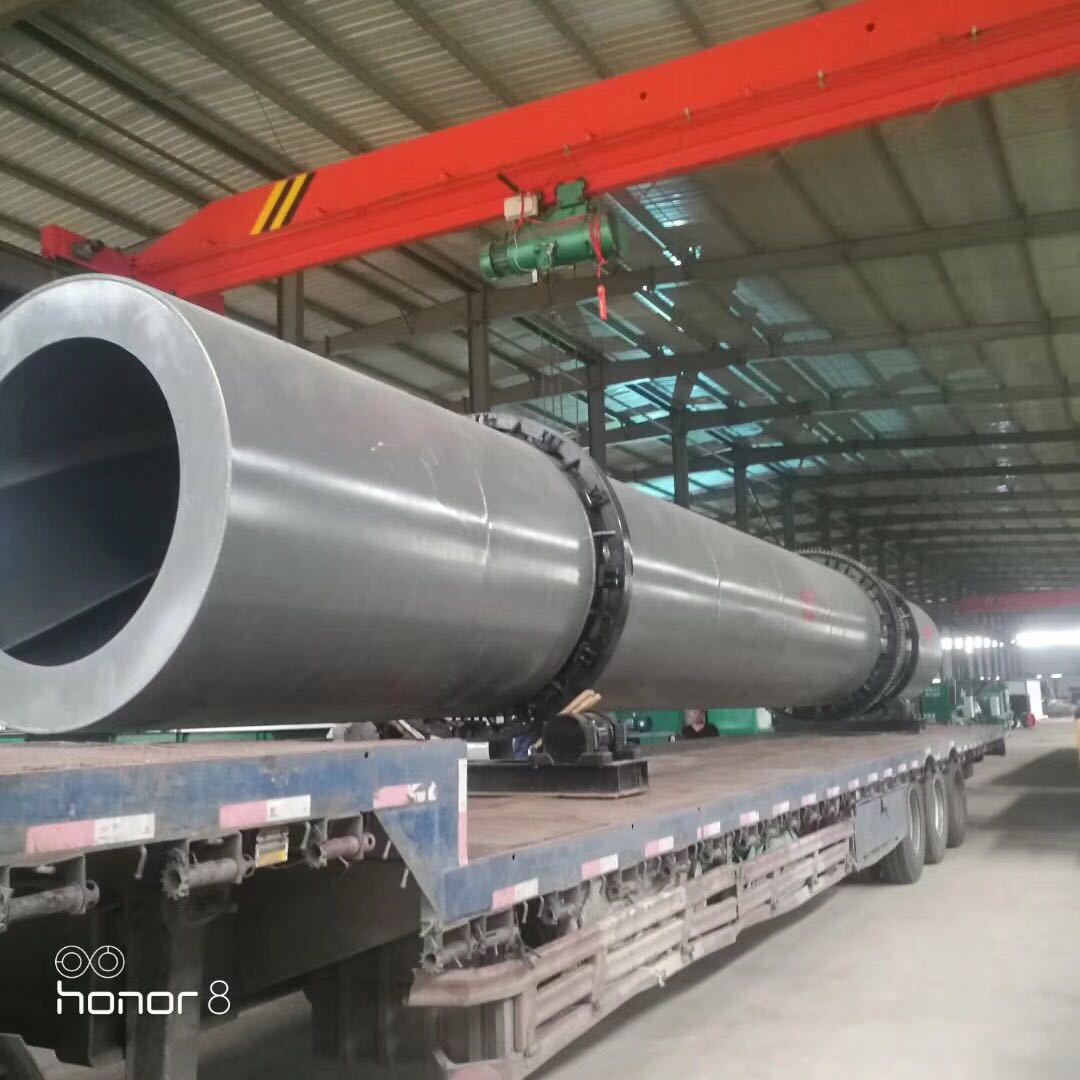

回轉式單筒烘干機是將物料通過筒體回轉及設置的揚料板帶動物料與高溫?zé)煔膺M(jìn)行充分熱交換，使物料烘干的設備，具有烘干效果好、產能大、運轉率高、節能、操作維護簡便以及整機使用壽命長等特點。
該型烘干機在筒體內部設有多種角度的周向揚料板組合裝置，能大幅提高熱交換率，縮短烘干時間，可廣泛應用于河沙、煤泥、鋁礬土、粘土、礦渣、粉煤灰等物料的烘干。
結構組成
回轉式單筒烘干機主要由傳動裝置、托輪支承裝置、托擋輪支承裝置、筒體、等組成，主要結構特點是：
1、單筒烘干機有2～4個支點（大部分為3個支點），安裝時容易保證托輪與筒體輪帶接觸面平行于筒體軸線；
2、支承裝置采用滾動軸承，使托輪支承結構大為簡化，可以降低烘干機運轉過程中的無用功損耗，也使維護和檢修更加便捷；
3、輪帶與筒體之間留有間隙，保證筒體在正常工作狀態下輪帶緊箍在筒體上起到加強筒體作用；
4、傳動系統采用新型的交流變頻調速技術，與傳統電磁調速、直流調速相比，其更加節能huan保，而且調速范圍大、效率高、調速精度高、運行平穩。
回轉滾筒烘干機突出優勢
1、結構緊湊、運轉平穩、操作維護簡便，烘干效果好、產能大、運轉率高；
2、筒體內部根據物料情況設置不同形式的揚料板，多種角度的周向揚料板組合裝置，可大幅提高其熱交換率，縮短烘干時間；
3、托擋輪支承裝置和托輪支承裝置的機架整體焊接完畢，進行振動時效處理，除去焊接應力后，用大型立式車床和鏜銑床進行*體化加工制造，保證了各部分的加工、配合精度和形位公差，有xiao提高了整機的安裝精度和可靠性。
工作原理
物料通過進料裝置進入烘干機，由于筒體是在傾斜狀態下作緩慢運動，因此物料在軸向方向上由高向低端運動，在運動過程中揚料板將物料在圓周向上不斷升舉、拋散和向下移動，從而使物料與高溫?zé)煔膺M(jìn)行充分熱交換直至烘干到規定要求后，烘干后的物料從出料裝置排出。
