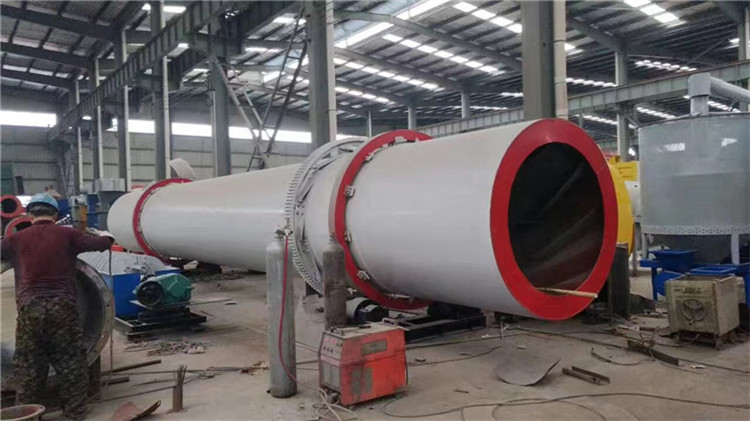

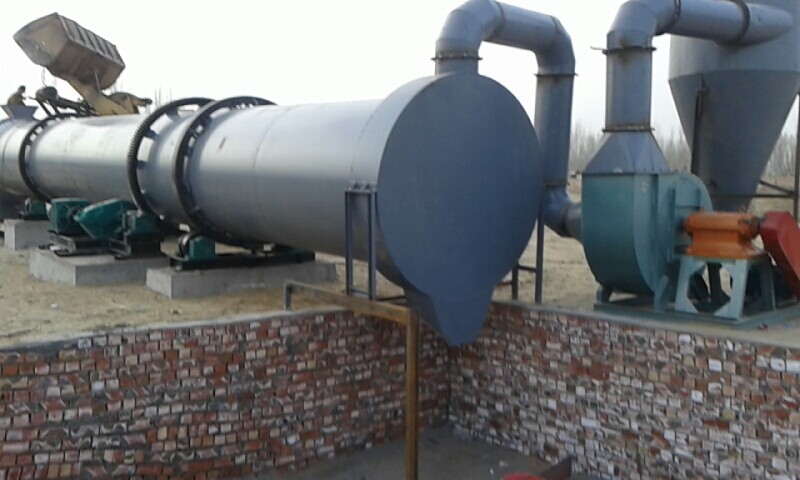

礦渣烘干機是種回轉式烘干機，主要由回轉筒體、引風設備、高速打散設備、揚料板,自清掃裝置、傳動裝置,輸送設備、熱風設備、減速機、支撐裝置及密封裝置等部件組成。礦渣烘干機設計合理,制作精良,性能穩定、工藝先進、產量高,能耗低,占地面積小、機械化程度高。
礦渣烘干機獨特的破拱、振打裝置，解決了物料同機體、揚料裝置相互粘結及烘干過程中物料結塊、運動受阻的問題，故障率低，連續操作，維修費用低。
礦渣被導到傾斜揚料板上即被提升到筒體的中線位置，逐漸灑落形成料幕，高溫氣流從中穿過，使礦渣預熱并蒸發部分水分。當?shù)V渣灑落、移動到活動的篦條式翼板上時，物料又與預熱過的篦條式翼板夾雜在一起，將熱量傳給物料，使部分水分蒸發。同時，翼板夾帶物料提起、灑落，重復多次，物料與熱氣流進行對流和接觸熱交換。同時埋在物料中的清掃裝置，也沿圓弧形揚料板的里側下滑，把揚料板內壁粘附的物料清掃下來。當清掃裝置隨筒體轉過垂直線以后，又在圓弧揚料板背面拖動，將其粘附在揚料板外壁的物料清掃下來。隨著筒體的不斷轉動，使部分水分蒸發，礦渣得到進一步干燥。同時，清掃裝置對礦渣團球也起到了打碎作用，提高了干燥速度，礦渣干燥后變成低水分的松散物料，由出料口排出。
